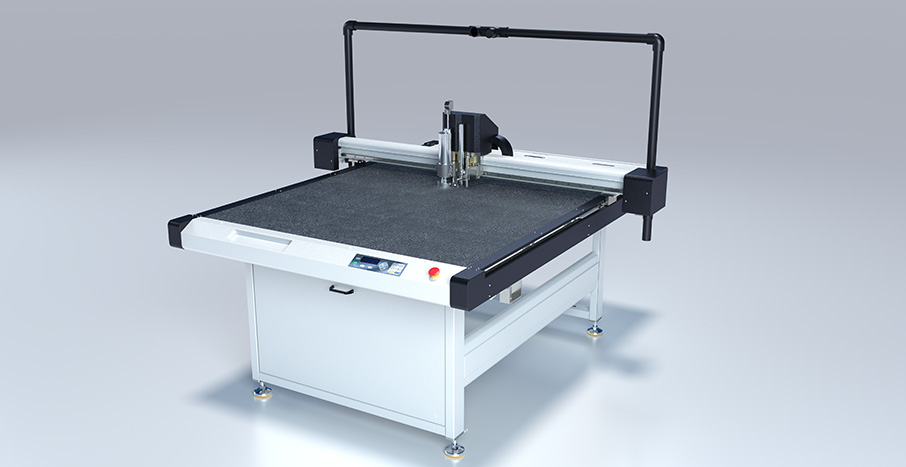

RC03II服装模板雕刻机 - RC系列 - JWEI经纬数控

经纬RC03II服装模板雕刻机是一款专为服装行业模板制作的高效设备,主要应用于批量团单大货品类的模板开发,如针织卫衣、夹克、羽绒服、冲锋衣等。该机器能够精确切割PVC板、环氧板、亚克力、牛皮纸等多种材料,适合于模板开发部门和个人模板工作室使用。它搭载了先进的经纬服装模板软件,支持绘图修改、智能笔工具和模板优化等功能,提高设计便捷性。设备配备了多种直径铣刀、强大的吸附能力、实现多层裁切的能力、新增刻刀功能,以及可选的家用电压,确保裁切精度和速度,同时兼顾环保与安全。


3
制作模板的速度提升
产品应用场景

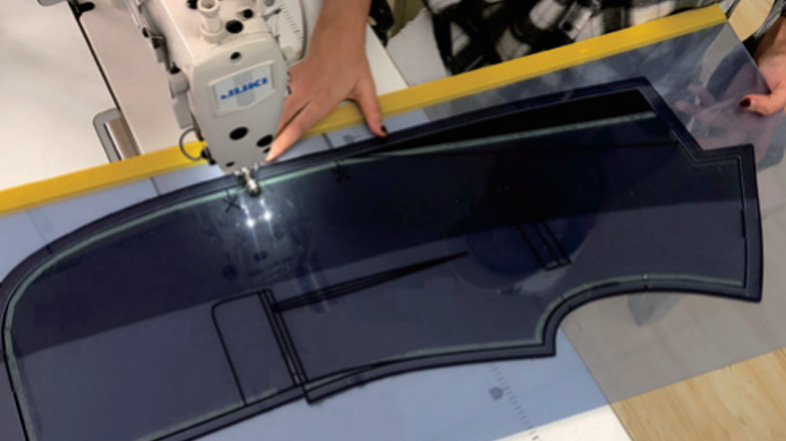

经纬RC03II服装模板雕刻机主要应用于针织卫衣,夹克,羽绒服,冲锋衣等批量团单大货品类模板开发部门及个人模板工作室,可以切割PVC板、环氧板、亚克力、牛皮纸等多种材料。

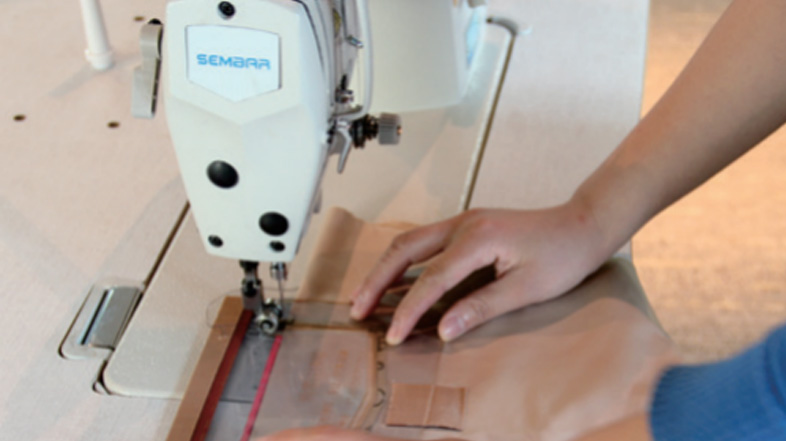

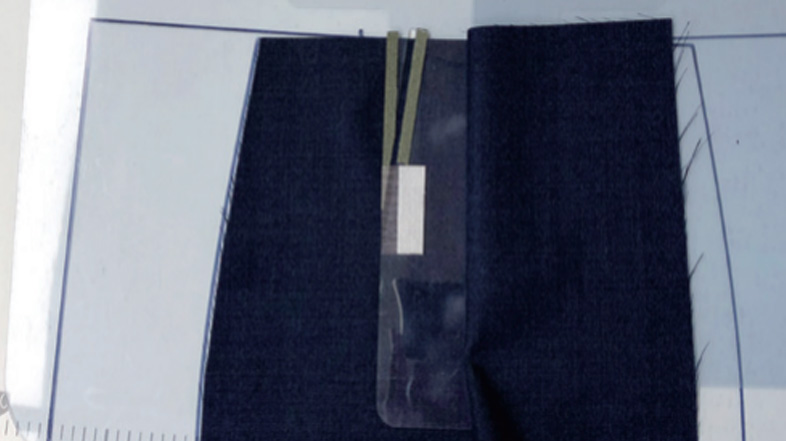

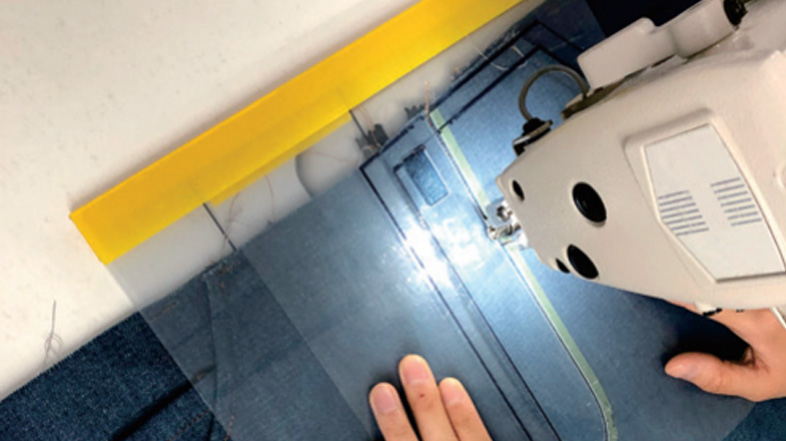

应用场景
应用场景
应用场景
应用场景

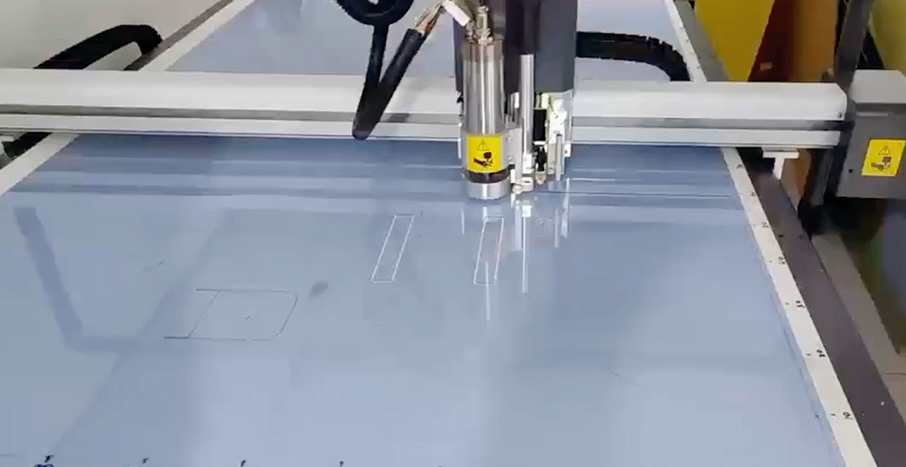

切割视频
优势特点
多种直径铣刀
铣刀有多种直径选择(新增8mm直径铣刀),一条车缝可一次裁切完成,所切样片干净整洁,边沿不需二次加工,裁切精度高;
吸附能力超强
设备采用超强真空分区吸附方式,不需要借助夹具,方便快捷,完美解决小样片加工难题,最大化的减少余料的浪费;
实现多层裁切
视材料最厚可切≤10mm,多层裁切时累加厚度视材料一般可达到3mm-6mm间,可用抹湿法实现多层裁切;

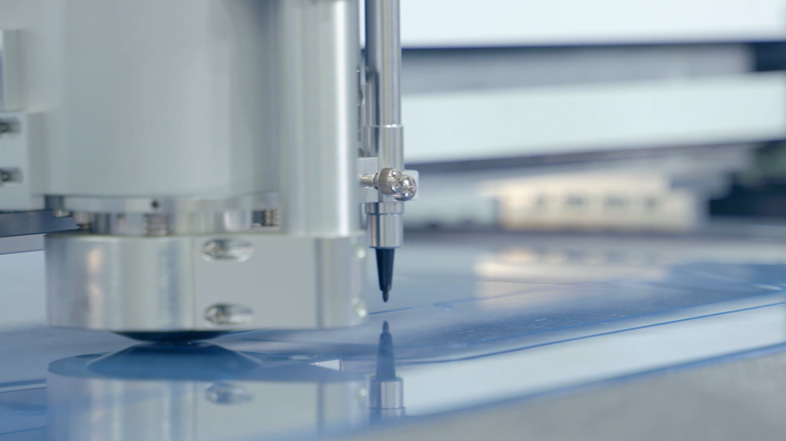

新增刻刀功能
写字画线部分工作可由刻刀完成,清晰,擦不掉,所加工的服装模板可长久使用;
可选家用电压
设备可选220V,运行省电,配吸尘功能,使用环保,安全;
最大切割速度
800mm/s
操作面板
中英文液晶显示按键屏
多种工具

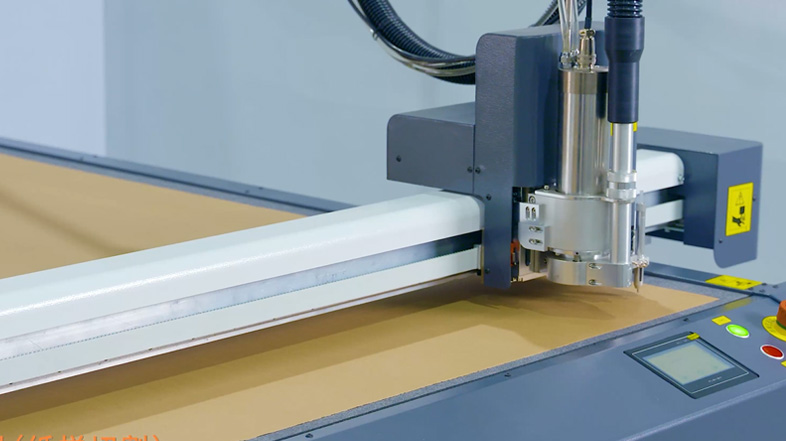

  • 铣刀工具
    铣刀工具
    最大转速3000/min,支持选装不同尺寸单刃铣刀,玉米铣刀。
  • 刻字刀工具
    刻字刀工具
    主要用于对PVC等材料直接进行刻字。
  • 弹簧刀工具
    弹簧刀工具
    配置偏移刀,可以兼顾用来切割纸。
  • 柔性笔套工具
    柔性笔套工具
    配置油性笔用于模板辅助线的绘制。
技术参数
更多详细功能请联系客服。

以下参数本公司保留最终解释权,如有变动,恕不另行通知。


型号

RC03 Ⅱ -1509

RC03 Ⅱ -1512

RC03 Ⅱ -1812

工作方式

与市场通用服装 CAD 兼容,电脑操作与裁切同时进行,快速完成数据传输

裁切方式

多直径铣刀 ( 可更换 ) 、特种刻字刀、笔画

铣刀直径

3.175mm、4.3mm、6mm、8mm

最大裁切速度

800mm/s ( 根据不同裁切材料 )

最大裁切厚度

10mm

裁切材料

PVC 板、亚克力板、密度板、塑料板硬质材料、牛皮纸、白卡纸

重复精度

±0.1mm

变频主轴电机功率

1200W

最高主轴电机转速

30000 (r/min)

材料固定方式

真空吸附

数据格式

HP-GL 兼容格式

操作面板

中英文液晶显示按键屏

传动系统

混合步进电机、高精度直线导轨、同步带

额定电压

AC 380V±10%50Hz( 机箱电源 AC 220V)

有效工作范围

1500mm×900mm

1500mm×1200mm

1800mm×1200mm

整机尺寸

2220mm×1620mm×1300mm

( 含吸尘管高度 1900mm)

2220mm×1920mm×1300mm

( 含吸尘管高度 1900mm)

2520mm×1920mm×1300mm

( 含吸尘管高度 1900mm)

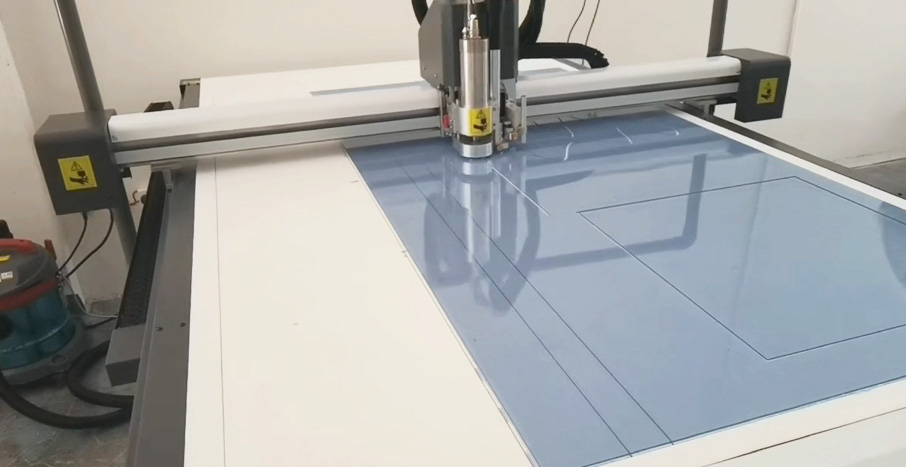

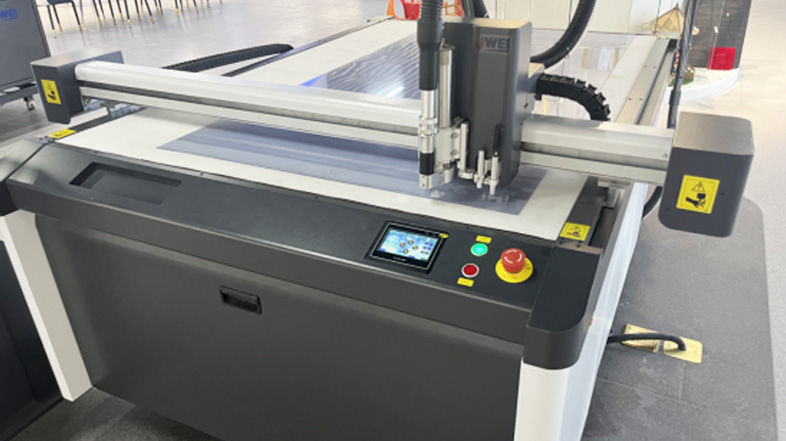

场地实拍
场地实拍
场地实拍
场地实拍
