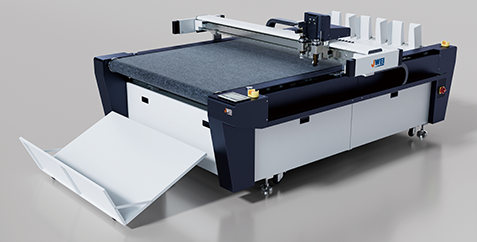

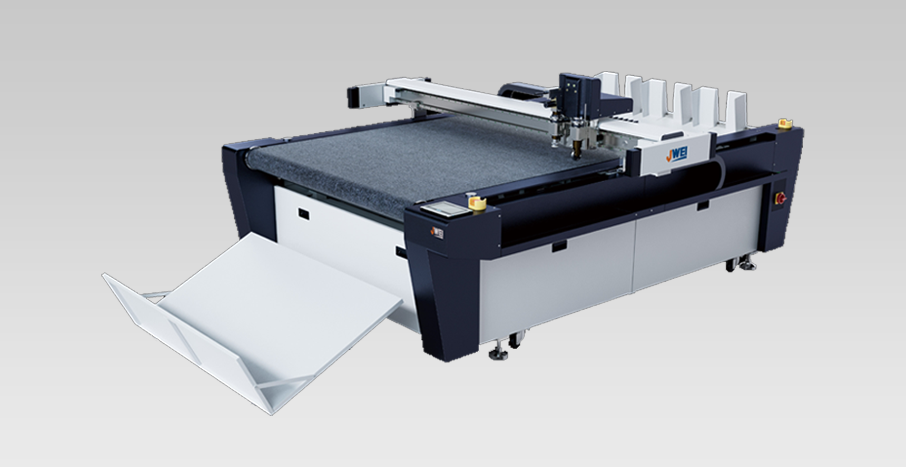

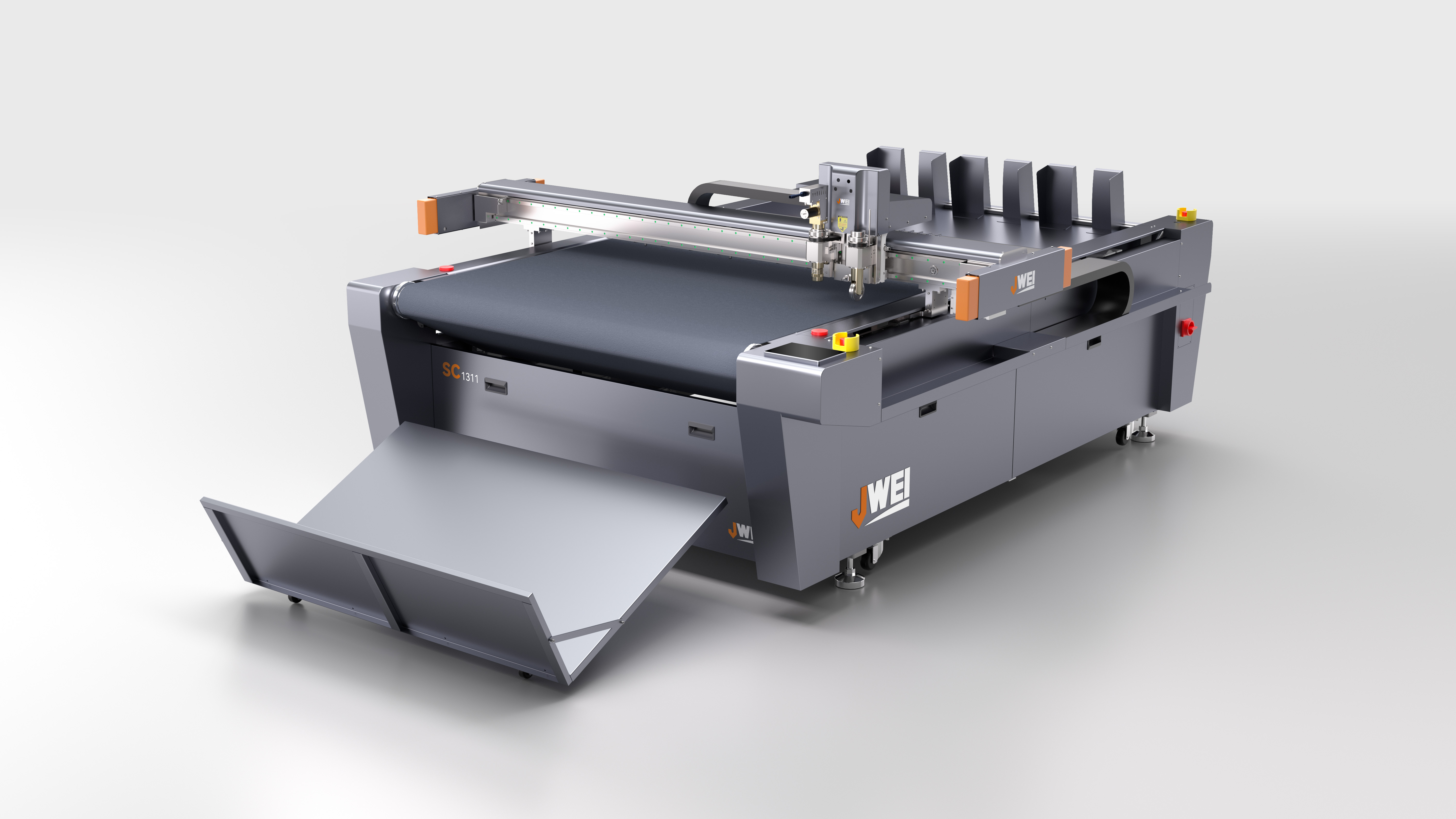

一款用于纸箱纸盒自动送切收裁切系统CB03III-1113-RM可进行纸箱纸盒打样以及小批量生产，配有震动刀工具、压痕轮、开槽工具等，可以迅速的完成各种纸板的压痕切割，如瓦楞纸、蜂窝板、卡纸、PET塑料片等材料，带有摄像头定位系统，可精准定位裁切印刷材料，自动送切收，真正实现全程无需人守的自动化作业。

1.5个

打样/小批量生产减少人工

免刀模

订单实时交付

Contact Us

产品应用场景

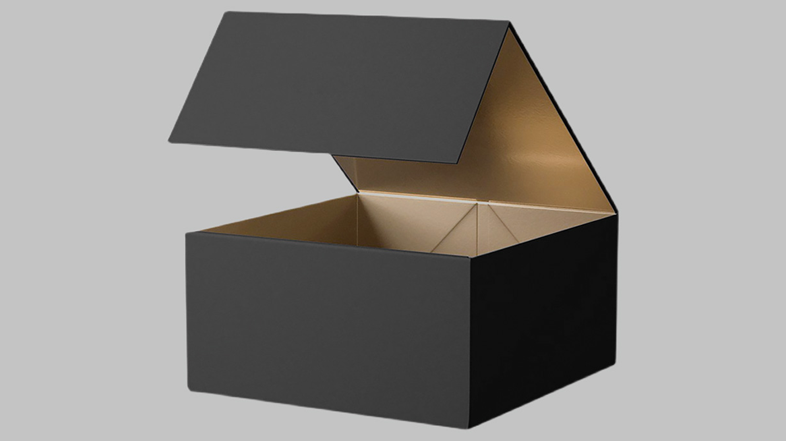

CB03III-1113-RM纸箱纸盒自动送切收裁切系统主要用于瓦楞纸箱、精品礼盒、纸工艺品、展示展架、包装内衬、蛋糕插卡、立体书画、纸品托盘、不干胶等。

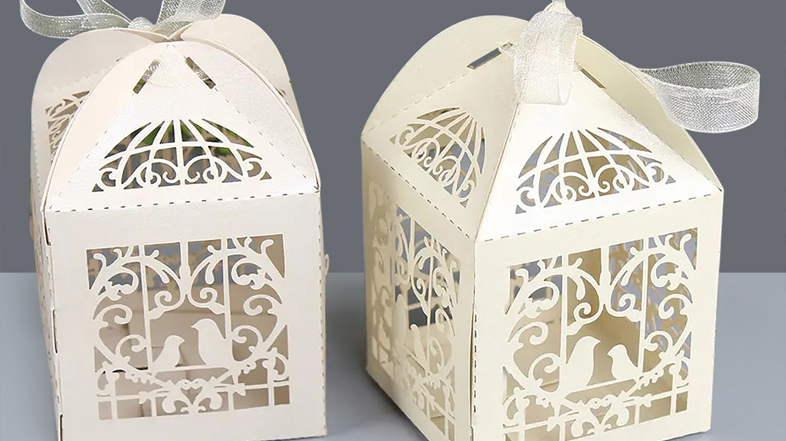

卡纸

灰板

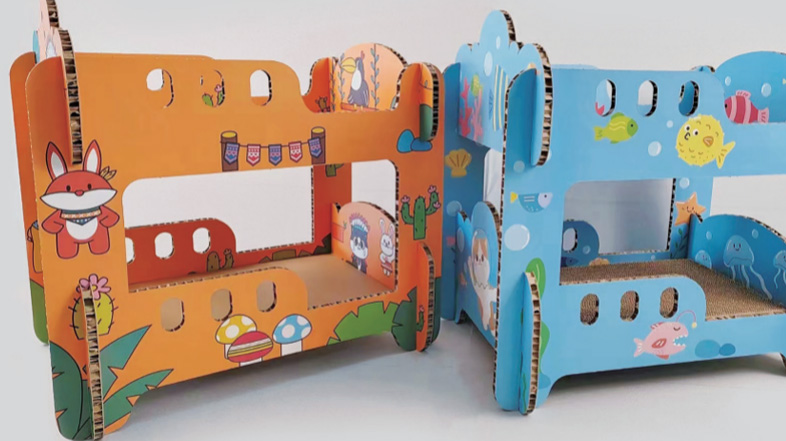

瓦楞

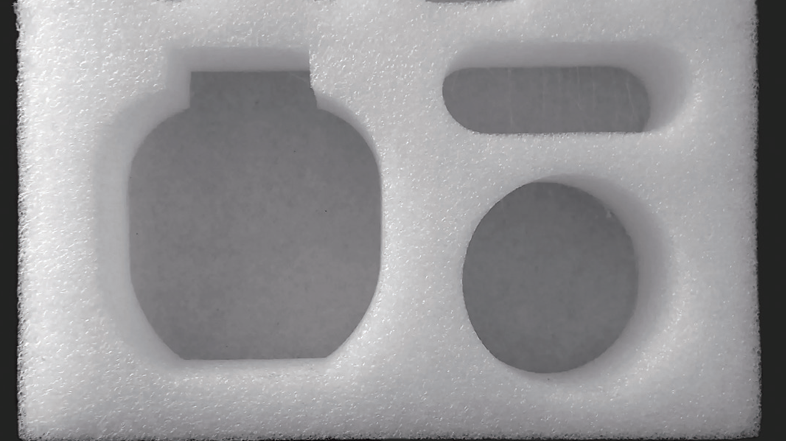

EPE 泡棉

中空板

PVC板

切割视频

纸箱打样切割机彩盒瓦楞效果展示

优势特点

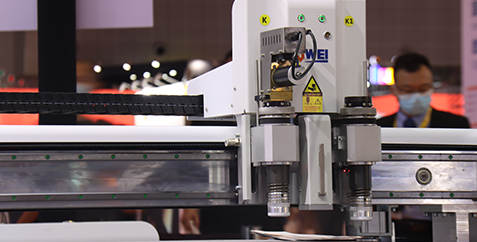

双机头配置

可装震动刀工具、压痕工具、开槽工具，让纸箱纸盒一次成型，无需额外制作刀模，省时省力还增效

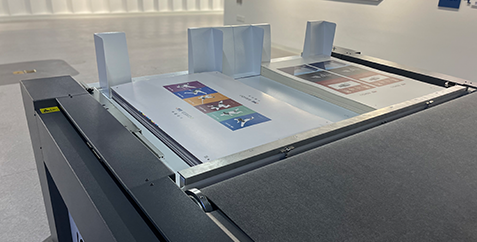

板材送料系统

过吸盘传动方式对片材类产品进行单张/多张送料，实现打样和小批量无人值守式加工生产

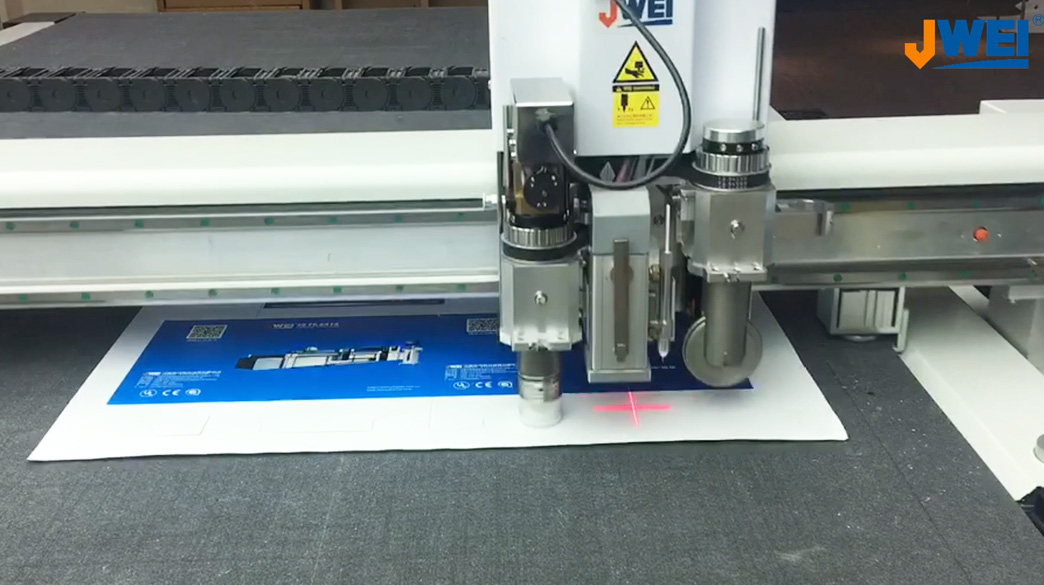

相机定位系统

印刷类材料，通过相机定位系统，快速精准定位裁切，通过集成的QR任务分类模块，可小批量性进行不同批次产品的自动化调图生产

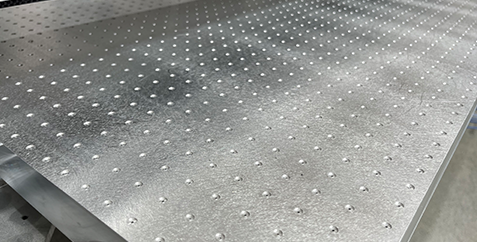

航空用蜂窝铝板+多孔PVC台面

采用航天航空蜂窝铝板：坚固、耐候、平整度高、强负荷下也不易变形，内部蜂窝结构空气流通顺畅。可选分区吸风，超劲风、强吸力。微孔PVC台面，压痕效果更佳

独立操控平台

集成急停按钮与人机界面，界面友好上手快，便于快捷设置各类切割参数；提供PC安装空间

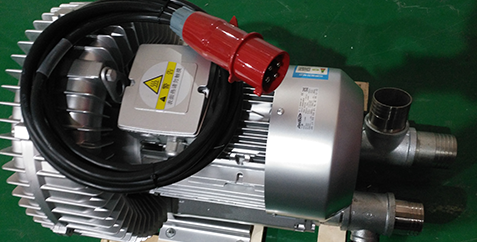

气泵模块

强力的真空吸风气泵模块，让材料牢牢固定在平台，通过运动控制系统，进行个性化产品加工

激光定位模块

双光标定位模块，让印刷产品通过手动两点定位方式，也能快速精准定位裁切

平台检测

通过平台检测模块，自动传感检测平台平整数据，反馈至控制中心进行平台精度补偿，实现平面度高度一致

多种工具

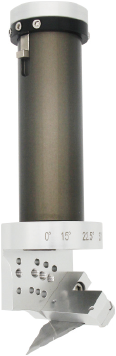

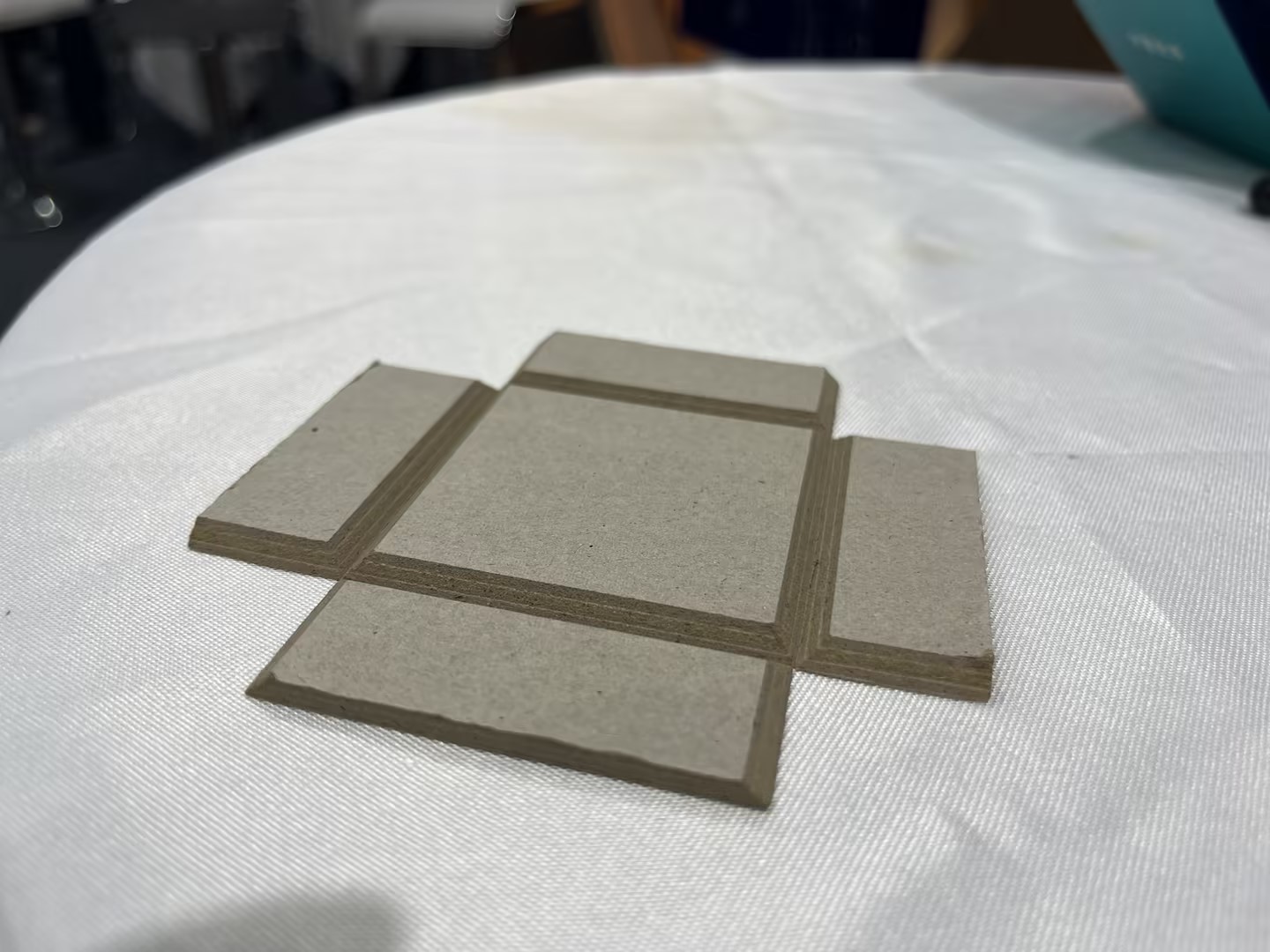

灰板开槽工具

灰板开槽工具

专为灰板开槽而设，多角度可调：0°~135°任意可调
卡纸开槽工具

卡纸开槽工具

专为卡纸开槽而设，自适应台面，防切透设计功能，可轻松实现卡纸高精度开槽需求

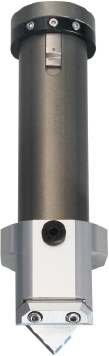

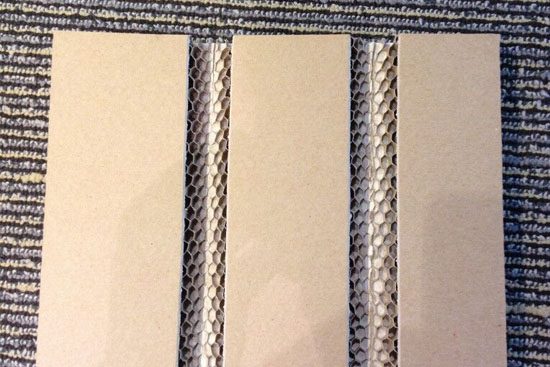

V-CUT开槽工具

V-CUT开槽工具

可实现蜂窝板，KT板等多种类材料0°~120°任意可调开槽需求
相框开槽工具

相框开槽工具

90度固定式开槽，专为相框，柔板，消音板等材料进行90度角开槽

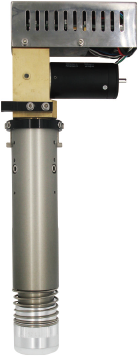

5MM震动工具

5MM震动工具

泡棉振动切割工具，拥有2mm振动行程，专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡材料的裁切

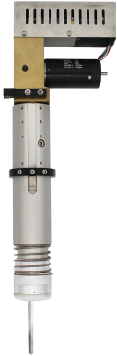

高频电动振动刀

高频电动振动刀

内置高频震动电机，转速可达18000RPM，配备特制钨钢硬化刀片，轻松应对各种较硬较厚材质（如：瓦楞纸板、蜂窝纸板、KT板、雪弗板）的切割，速度快、切边光滑整齐

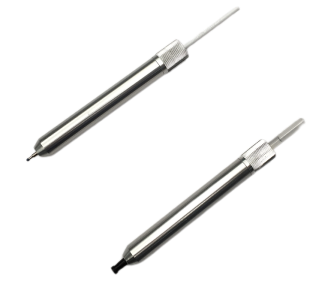

拖刀工具

拖刀工具

可应对厚度不超过5mm的材料。相对于振动刀，切割速度更快。

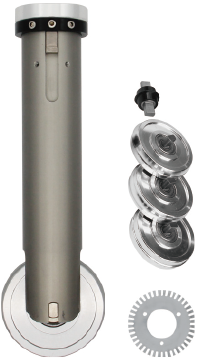

压痕组件

压痕组件

四组不同宽度压痕轮可选，可在各种瓦楞纸板，卡纸上压出完美压痕；可选PVC压轮可进行PVC压痕。
绘图笔

绘图笔

中性笔，油性笔工具各1支，可在纸卡类材料上进行绘图，调试产品精度使用

技术参数

更多详细功能请联系客服。

以下参数本公司保留最终解释权，如有变动，恕不另行通知。

型号	CB03Ⅲ-1113-RM
多功能机头	可简便更换不同工具头，具备镂铣、振动全断裁切、半断裁切以及压痕、绘图、光标定位等功能
工具配置	多种裁切刀具，不同尺寸压痕轮以及普通签字笔等
安全装置	采用红外线感应，反应灵敏、安全可靠
最大裁切速度	1500mm/s（根据不同裁切材料）
最大裁切厚度	30mm（根据不同裁切材料可进行定制）
最大装料高度	180mm
最大送料厚度	30mm
重复精度	±0.05mm
裁切材料	卡纸、灰板纸、KT板、雪弗板、蜂窝板、车贴、灯片、PP背胶、喷绘布、旗帜布、各种瓦楞纸、EPE泡棉、EVA、PVC板、亚克力板、厚泡沫等
材料固定方式	智能多分区真空吸附
伺服分辨率	±0.01mm
传输方式	以太网口
传动系统	高端数字伺服马达、进口直线导轨、同步带、丝杠
额定功率	10.5kW
额定电压	380V±10%
最大裁切尺寸	1100mm×1300mm
整机尺寸	3857mm×2400mm×1345mm
